Hvordan justerer og nivellerer du en pladevalsemaskine før brug?

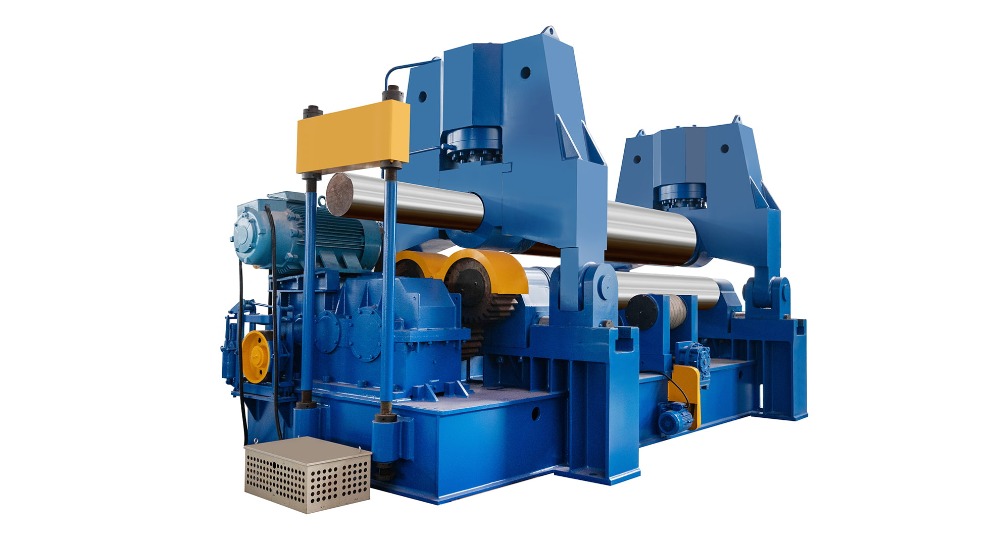

Korrekt justering og nivellering er væsentlige trin før betjening af en pladevalsemaskine . Disse trin har direkte indflydelse på nøjagtigheden af ​​de valsede dele, maskinens levetid og den overordnede sikkerhed af valseprocessen. En forkert justeret eller ujævnt nivelleret pladevalsemaskine kan producere ude af runde cylindre, skabe unødvendig belastning på rammen og rullerne og forårsage for tidligt slid på mekaniske komponenter.

Forstå vigtigheden af ​​justering og nivellering

Præcisionen af ​​en pladevalsemaskine afhænger i høj grad af, hvor godt den er sat op. Justering sikrer, at rullerne er parallelle og korrekt centreret, hvilket giver mulighed for ensartet tryk hen over pladen. Nivellering sikrer på den anden side, at maskinbunden sidder jævnt på fundamentet, hvilket minimerer vibrationer og strukturelle belastninger.

Når maskinen ikke er korrekt justeret eller nivelleret, kan følgende problemer opstå:

• Ujævnt rulletryk: Får den ene side af pladen til at være tykkere eller mere stramt rullet end den anden.
• Ude af runde cylindre: Resulterer i kegler eller ovaler i stedet for perfekte cirkulære sektioner.
• For stort slid på lejer og ruller: På grund af ujævn belastningsfordeling.
• Øget strømforbrug og støj: Fordi rullerne er under pres.
• Reduceret præcision og repeterbarhed: Fører til højere skrotrater.

Ved at sikre, at pladevalsemaskinen er i vater og justeret før hver større operation eller efter flytning, kan operatører opretholde en ensartet rullenøjagtighed og forlænge maskinens levetid.

Forberedende kontrol før nivellering

Før justering og nivellering påbegyndes, skal flere forberedende trin udføres for at skabe et stabilt fundament og sikre målenøjagtighed.

en. Undersøg fundamentet

• Betonfundamentet skal være solidt, fri for revner og tykt nok til at bære maskinens vægt og vibrationer.
• Hvis der bruges ankerbolte, skal du kontrollere, at de er sikret og placeret korrekt i henhold til installationsplanen.
• Fjern støv, olie og snavs fra overfladen før placering.

b. Tjek maskinens placering

• Placer pladevalsemaskinen nogenlunde på plads ved hjælp af løfteudstyr eller en gaffeltruck.
• Sørg for tilstrækkelig plads omkring maskinen til vedligeholdelse, fodring og materialehåndtering.
• Kontroller, at bunden af ​​maskinen sidder ensartet på dens støttepuder.

c. Gennemgå producentens specifikationer

• Se installationsvejledningen for anbefalede tolerancegrænser, referencepunkter og nivelleringsprocedurer.
• Hver model kan have specifikke tilpasningskrav, især mellem de øverste og nederste ruller.

d. Saml de rigtige værktøjer

• Præcisionsvaterpas (0,02–0,05 mm/m nøjagtighed)
• Skiveindikatorer og magnetiske baser
• Følemålere
• Lige kanter og stållinealer
• Shim-plader eller nivelleringskiler
• Momentnøgler
• Laserjusteringsværktøjer (valgfrit, til avancerede opsætninger)

At have præcise værktøjer og et rent arbejdsmiljø sikrer, at aflæsninger er pålidelige, og at justeringer kan foretages med sikkerhed.

Nivellering af maskinbasen

Nivellering af maskinbunden er det første store trin og fungerer som grundlaget for korrekt rullejustering.

Trin 1: Groft nivellering

• Sænk pladevalsemaskinen ned på dens monteringspuder eller bundramme.
• Juster hvert hjørne ved hjælp af shims eller nivelleringsskruer, indtil maskinen sidder omtrent plant.
• Brug et langt vaterpas placeret langs sengen og på tværs af rammen for at bekræfte den første planhed.

Trin 2: Fin nivellering

• Placer præcisionsniveauet på sengen i både længde- og tværretningen.
• Juster nivelleringsboltene gradvist, start fra midten og arbejd udad til hjørnerne.
• Målet er at opnå en planhed inden for ±0,02 mm pr. meter eller som anbefalet af producenten.
• Kontroller aflæsningerne igen efter hver justering, så maskinen får tid til at sætte sig efter hver ændring.

Trin 3: Sikre og bekræft

• Når det er i vater, strammes ankerboltene eller møtrikkerne gradvist, skiftevis mellem modsatte sider for at undgå forvrængning.
• Mål niveauet igen efter tilspænding, da boltspændingen kan forårsage små forskydninger.
• Hvis aflæsningerne afviger ud over tolerancen, gentages finjusteringsprocessen.

Justering af rullerne

Med maskinbunden korrekt nivelleret, er det næste afgørende trin at justere rullerne for at sikre parallelitet og korrekt afstand.

en. Kontroller top- og bundrullejusteringen

• Drej rullerne manuelt, indtil de er i kontakt.
• Brug en følemåler til at måle afstanden mellem rullerne på flere punkter på tværs af bredden.
• Enhver variation indikerer fejljustering.
• Juster sidelejehusene eller rullestøtterne i overensstemmelse hermed for at udligne mellemrummene.

b. Bekræft siderullejustering (for maskiner med 4 ruller)

• Siderullerne skal bevæge sig symmetrisk og være parallelle med den øverste rulleakse.
• Brug en måleur monteret på den øverste rulle til at måle udløb eller afvigelse, når hver siderulle er hævet.
• Juster det hydrauliske eller mekaniske positioneringssystem, indtil afvigelsen falder inden for tolerancen.

c. Tjek rullens midterlinjer

• Rullens midterlinjer skal danne en lige, parallel linje med maskinbunden.
• Laserjusteringsværktøjer eller spændte tråde kan bruges til at verificere denne justering over hele rullelængden.
• Enhver vinkelforskydning kan forårsage koniske rulleresultater eller ujævn bøjning.

d. Test rullekontakttrykket

• Indsæt en testplade af kendt tykkelse og tryk langsomt.
• Kontroller, at begge sider af pladen får samme kraft ved at observere bøjningsadfærden.
• Hvis den ene side bøjer mere, skal du justere rullehusene eller hydraulikcylindrene.

Kontrol af elektriske og hydrauliske systemer

Mekanisk justering er kun en del af processen; elektriske og hydrauliske komponenter påvirker også maskinens placering og stabilitet.

• Hydraulisk cylindersynkronisering: På hydrauliske pladevalsemaskiner skal begge løftecylindre fungere i perfekt synkronisering. Ujævnt tryk kan vippe rullerne under drift.
• Grænseafbrydere og sensorer: Kontroller, at grænsesensorer og endestop-enheder er korrekt kalibreret.
• Smøresystem: Sørg for, at lejerne og styrene får ensartet smøring for at opretholde en jævn bevægelse under opretningstests.
• Hydrauliske utætheder: Eventuelle utætheder eller luft i systemet kan forårsage ubalancerede løfte- og rulletryk.

Test af disse systemer efter mekanisk justering sikrer, at maskinen bevarer ensartet geometri under belastning.

Endelig verifikation og prøverullering

Efter justering og nivellering skal du udføre en prøverulletest for at bekræfte, at opsætningen giver ensartede resultater.

en. Rulning af en prøveplade

• Vælg en plade med moderat tykkelse (ikke ved maskinens maksimale kapacitet).
• Før det ind i rullerne og udfør en delvis forbøjning og rulningscyklus.
• Mål den resulterende cylinder for rundhed, diameterkonsistens og lige søm.

b. Målenøjagtighed

• Brug et bånd eller en skydelære til at måle begge ender og flere punkter langs cylinderens omkreds.
• Hvis der er mere end 1–2 mm afvigelse mellem enderne, skal du kontrollere rullejusteringen igen.
• Sørg også for, at sømmen er lige og ikke går i spiral – en indikation af vinkelforskydning.

c. Dokumenter resultaterne

• Registrer niveauaflæsningerne, rullejusteringsdata og testmålinger.
• Opbevaring af denne dokumentation hjælper med fremtidig vedligeholdelse, flytning eller fejlfinding.

Almindelige tilpasningsfejl, der skal undgås

1. Springer funderingstjek over: Selv en lille ujævnhed i gulvet kan forvrænge rammen.
2. Stramning af ankerbolte for tidligt: Finniveller altid, før du låser maskinen ned.
3. Ignorer rulleslid: Slidte ruller kan give falske justeringsaflæsninger. Efterse før justering.
4. Uens hydraulisk tryk: Får den ene side til at løfte eller trykke hårdere end den anden.
5. Brug af unøjagtige nivelleringsværktøjer: Et standard tømrerniveau er ikke tilstrækkeligt; præcisionsniveauer er påkrævet.
6. Forsømmelse af termiske effekter: Temperaturændringer kan ændre justeringen lidt; lad maskinen nå de omgivende forhold før kontrol.

Vedligeholdelsespraksis for at bevare justering

Efter den indledende opsætning er det et løbende ansvar at opretholde ensartethed og niveau.

• Regelmæssige eftersyn: Kontroller maskinens niveau med få måneders mellemrum eller efter hård brug.
• Fondsovervågning: Se efter bundfældning eller vibrationsskader.
• Smøring og rengøring: Snavs eller metalspåner kan påvirke rullesædet og balancen.
• Måling af rulleslid: Kontroller jævnligt rullediameterens ensartethed ved hjælp af mikrometer.
• Kalibreringstjek: For CNC- eller hydrauliske systemer skal du kontrollere sensorkalibreringen regelmæssigt.

Forebyggende vedligeholdelse sikrer, at små afvigelser korrigeres, før de påvirker produktionskvaliteten.

Moderne teknologis rolle i tilpasningen

Fremskridt inden for teknologi har forenklet og forbedret pladevalsemaskinejustering.

• Laser nivelleringssystemer tilbyder nøjagtighed på mikronniveau og hurtigere opsætning.
• Digitale hældningsmålere tillade præcis måling af maskinens hældningsvinkler.
• CNC kalibreringssoftware registrerer og kompenserer automatisk for små rulleforskydninger.
• Vibrationsovervågningssystemer hjælpe med at opdage baseustabilitet eller strukturel ubalance tidligt.

Til applikationer med høj præcision eller storskala pladevalsning øger integrationen af ​​disse værktøjer væsentligt konsistensen og reducerer nedetiden.

Konklusion

Justering og nivellering af en pladevalsemaskine før brug er ikke kun en engangsinstallationsprocedure – det er et grundlæggende aspekt af kvalitetskontrol. En veludjævnet base sikrer strukturel stabilitet, mens korrekt rullejustering garanterer nøjagtige og gentagelige resultater.

Processen involverer omhyggelig forberedelse, brug af præcisionsmåleværktøjer, systematisk justering af nivelleringsbolte og rullestøtter og grundig test med prøveplader. Forsømmelse af disse trin kan føre til defekte produkter, øget slitage og dyre reparationer.

Ved at investere tid og omhu i korrekt opsætning kan operatører maksimere effektiviteten, forlænge maskinens levetid og sikre produktionen af ​​konsekvent højkvalitets valsede plader og cylindre. I det krævende felt med metalformning begynder præcision med et plant og justeret fundament – ​​og det fundament starter længe før den første plade kommer ind i rullerne.
