4 Roller Rolling Machine: En omfattende introduktion

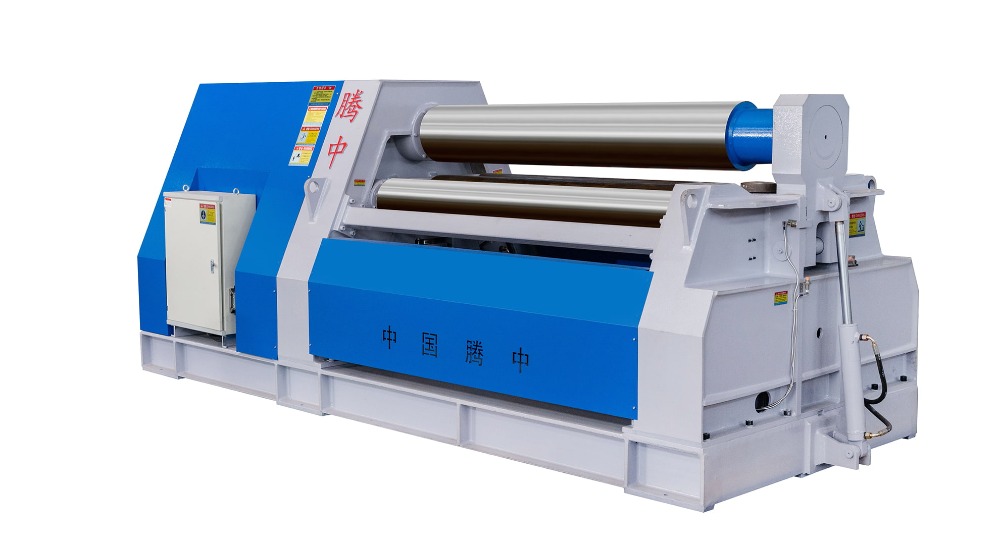

EN 4 rulle rullende maskine , også kendt som en fire -rullepladebøjningsmaskine, er et specialiseret industriværktøj designet til at bøje eller rulle metalplader i forskellige former, primært cylindriske eller koniske former. Det fungerer på de grundlæggende principper for materiel deformation og mekanisk manipulation, hvilket gør det til et uundværligt aktiv i adskillige fremstillings- og fabrikationsprocesser.

Struktur

Den fire - rulle rullende maskine er hovedsageligt sammensat af følgende nøgledele:

Hydraulisk positioneringscylinder: Ansvarlig for nøjagtigt at kontrollere bevægelsen og placeringen af ​​visse komponenter, hvilket sikrer nøjagtige justeringer under rullende proces.

Kontrolpanel: tjener som operatørgrænseflade, hvilket giver mulighed for input af parametre, såsom pladetykkelse, bredde og ønsket bøjningsradius. Det overvåger og styrer også den samlede drift af maskinen.

Toprulle: I de fleste tilfælde er den øverste rulle den vigtigste drevrulle. Det giver den primære kraft til at drive metalpladen gennem maskinen. I nogle modeller forbliver det fast i position, mens det i andre kan justeres lodret eller vandret for mere komplekse bøjningsoperationer.

Sideruller: Dette er de to mindre ruller placeret på hver side af maskinen. De spiller en afgørende rolle i at anvende lateralt tryk på pladen, hvilket muliggør oprettelse af buede former. Sidrullerne kan justeres i højde og position til at kontrollere krumningen af ​​den rullede plade.

Nederste rulle: De to større bundruller understøtter vægten af ​​metalpladen og arbejder sammen med den øverste rulle for at drive pladen gennem maskinen. De bidrager også til den indledende justering af pladen, inden bøjningsprocessen begynder.

Maskinramme: Den robuste ramme giver strukturel understøttelse af alle komponenterne i de fire rulle rullende maskine. Det er typisk lavet af højt stålstål for at modstå de kræfter, der genereres under rullende proces.

Arbejdsprincip

Forberedelse: Før maskinoperatøren startes, skal maskinoperatøren sikre, at metalpladen er ren, fri for ethvert affald eller forurenende stoffer, der kan påvirke bøjningens kvalitet. Pladen er derefter korrekt justeret og placeret mellem bunden og øverste ruller. Operatøren indstiller også maskinparametrene, såsom pladetykkelse, bredde og den ønskede bøjningsradius, i henhold til specifikationerne for det endelige produkt.

Indledende placering: Maskinens nederste ruller justeres for at understøtte pladens vægt jævnt. Denne indledende support er afgørende for at sikre, at pladen bevæger sig glat gennem maskinen under rulleprocessen. De øverste ruller hæves til deres øverste position, hvilket skaber et stort nok hul til at muliggøre den lette indsættelse af metalpladen.

Indsættelse: Metalpladen indsættes omhyggeligt mellem bunden og øverste ruller gennem maskinens indgangsgap. Operatøren skal være meget omhyggelig for at sikre, at pladen er centreret og perfekt på linje med rullerne. Enhver forkert justering på dette tidspunkt kan resultere i ujævn bøjning eller defekter i det endelige produkt.

Justering: Når pladen er i position, justerer operatøren positionerne i bunden og øverste ruller for at matche den ønskede bøjningsradius og krumning. Denne justering er et kritisk trin i at opnå den korrekte bøjningsradius uden at forårsage overdreven belastning eller deformation på pladen. Der foretages ofte præcise justeringer ved hjælp af kontrolpanelet, som giver mulighed for fin - tuning af rullepositionerne.

Bøjning: Med de ruller, der er korrekt justeret, er maskinens hydrauliske eller mekaniske systemer engageret. De nederste ruller begynder at rotere og kører pladen fremad. Samtidig anvender de øverste ruller nedadgående tryk på pladen. Når pladen bevæger sig gennem rullerne, gennemgår den plastdeformation og bøjer sig gradvist rundt om de nederste ruller for at påtage sig den ønskede buede form.

Progressiv bøjning: I mange tilfælde afsluttes bøjningsprocessen ikke i en enkelt pas. Når pladen fortsætter med at bevæge sig gennem rullerne, kan operatøren muligvis foretage yderligere justeringer af de øverste og nederste rullers positioner for at opnå den nøjagtige krumning og form, der kræves. Denne progressive bøjningsmetode, der ofte involverer flere pasninger, hjælper med at sikre præcision og minimere stress på pladen, hvilket resulterer i et slutprodukt af højere kvalitet.

Udgang og fjernelse: Når pladen er gået gennem alle ruller og opnået den ønskede form, forlader den maskinen i den anden ende. Operatøren fjerner omhyggeligt den bøjede plade fra maskinen, og rulleprocessen er afsluttet. Den fjernede plade er derefter klar til yderligere behandling eller montering, afhængigt af de specifikke fremstillingskrav.

Driftsprocedurer

Maskinopsætning: Før du bruger den fire - rulle rullende maskine, er det vigtigt at sikre, at maskinen er korrekt samlet og kalibreret. Dette inkluderer kontrol af de hydrauliske eller mekaniske systemer for lækager, funktionsfejl eller tegn på slid. Sikkerhedsmekanismer, såsom nødstopknapper og vagter, bør også inspiceres for at sikre, at de er i stand. Derudover skal rullerjusteringerne verificeres for at garantere nøjagtige bøjningsresultater.

Forberedelse af plade: Den metalplade, der skal rulles, skal rengøres grundigt for at fjerne enhver snavs, rust eller andre forurenende stoffer. Det skal også kontrolleres for korrekt størrelse og eventuelle defekter. Pladen placeres derefter korrekt til bøjning under hensyntagen til den ønskede orientering og justering med maskinens ruller.

Ruljustering: Baseret på den ønskede bøjningsradius og krumning justerer operatøren placeringerne af bunden og øverste ruller. Denne justering kan involvere anvendelse af manuelle kontroller eller stole på maskinens computer -kontrollerede system. Operatøren skal konsultere maskinens manuelle eller retningslinjer for specifikke justeringsprocedurer, da forskellige modeller kan have lidt forskellige justeringsmekanismer.

Indsættelse af plade: Pladen indsættes omhyggeligt i maskinens indgangsgap, hvilket sikrer, at den er centreret og justeret som beskrevet i afsnittet Arbejdsprincip. Enhver forkert justering på dette tidspunkt kan føre til ujævn bøjning eller andre kvalitetsproblemer.

Bøjningsproces: Maskinens hydrauliske eller mekaniske systemer aktiveres for at starte bøjningsprocessen. Operatøren overvåger nøje bøjningens fremskridt og observerer pladen, når den bevæger sig gennem rullerne. Under denne proces kan justeringer af rullepositionerne være nødvendige for at opnå den ønskede bøjning.

Progressiv bøjning: Hvis der kræves flere pasninger for at opnå den ønskede form, udfører operatøren disse pasninger og justerer rullernes positioner mellem hver pas. Dette trin - ved - Trin -tilgang giver mulighed for en mere kontrolleret og nøjagtig bøjningsproces.

Udgang og fjernelse: Når pladen er blevet bøjet til den ønskede form, er det tilladt at forlade maskinen. Operatøren fjerner omhyggeligt den bøjede plade og inspicerer den for tegn på defekter, såsom ujævne bøjninger, revner eller andre ufuldkommenheder. Om nødvendigt kan pladen udsættes for yderligere behandling eller re -rulles for at rette eventuelle problemer.

Maskinvedligeholdelse: Når bøjningsprocessen er afsluttet, er rutinemæssig vedligeholdelse på maskinen vigtig. Dette inkluderer rengøring af maskinen for at fjerne eventuelle metalspåner eller affald, der måtte have akkumuleret under rullende proces. Bevægelige dele, såsom ruller og hydrauliske cylindre, skal smures for at reducere friktion og slid. Eventuelle tegn på slid eller skade, såsom slidte lejer eller lækkende hydrauliske slanger, skal adresseres omgående for at sikre maskinens fortsatte korrekt funktion.

Fordele

Nedsat pre -rullende: I en fire -rulle rullende maskine klemmes materialet mellem de to centrale ruller, hvilket markant reducerer behovet for omfattende pre -rullende. Dette sparer ikke kun tid, men forbedrer også den samlede effektivitet af rullende proces.

Single - Pass Working: Mange fire - rulle rullende maskiner er i stand til at udføre flere operationer, herunder kvadrering, pre -rullende, rullende og lukning før rullende, alt sammen i en enkelt pas. Denne strømlinede proces forenkler fremstillingsarbejdsgangen og øger produktiviteten.

Horisontal pladefodring: Takket være understøttelsen af ​​den nedre rulle og siderullen kan pladen føres ind i maskinen vandret. Denne vandrette fodringsmetode er mere praktisk og stabil, især for større og tungere plader.

Plade -kvadrering: Sidrullenes placering giver mulighed for let kvadrering af pladen. Dette sikrer, at pladen er korrekt justeret, før rulleprocessen begynder, hvilket resulterer i mere nøjagtige og konsistente bøjningsresultater.

Nedsat maskinrumskrav: Da kvadrering og rulle ofte kan udføres i et enkelt trin, reduceres den plads, der kræves omkring maskinen. Dette er især fordelagtigt i produktionsfaciliteter, hvor pladsen kan være begrænset.

Høj præcision og rundhed: Fire - rulle rullende maskiner, især dem med avancerede kontrolsystemer, kan opnå høje niveauer af præcision og rundhed i de rullede produkter. Dette gør dem ideelle til applikationer, hvor stramme tolerancer er påkrævet, såsom inden for luftfarts- og bilindustrien.

Alsidighed: Disse maskiner kan håndtere en lang række pladetykkelser, bredder og materialer, hvilket gør dem meget alsidige. De kan bruges til at rulle forskellige former, herunder cylindre, kegler og buer, til at imødekomme de forskellige behov i forskellige fremstillingsprocesser.

Automatiske funktioner: Nogle moderne fire -rulle -rullende maskiner er udstyret med automatisk justering og klemmefunktioner. Disse funktioner sikrer, at pladen forbliver på plads under rulleprocessen, hvilket forhindrer, at den glider eller løber væk, hvilket yderligere forbedrer kvaliteten af ​​det færdige produkt.

Sikkerhedsfunktioner: Mange fire -rulle -rullende maskiner er designet med sikkerhedsfunktioner såsom anti -overbelastning og hydrauliske beskyttelsesfunktioner. Disse funktioner hjælper med at beskytte maskinen mod skader på grund af overdreven belastning og beskytter også operatøren mod potentielle ulykker.

Lille hjuldiameter: Fire - rullebøjningsmaskiner er i stand til at rulle cylindre med relativt små diametre. I nogle tilfælde kan de rulle cylindre, der er mindre end 1,1 gange diameteren på den øverste rulle, hvilket giver større fleksibilitet i fremstilling af små diameterkomponenter.

Applikationer

De fire - rulle rullende maskine finder omfattende applikationer i en lang række industrier:

Fremstilling af trykbeholder: I produktionen af ​​trykfartøjer, såsom kedler og opbevaringstanke, bruges fire rullende rullende maskiner til at danne de cylindriske og koniske sektioner af karene. Den høje præcision og evne til at håndtere tykke plader gør dem godt - egnet til denne kritiske anvendelse.

Fremstilling af stålstruktur: Til fremstilling af stålkonstruktioner, såsom dem, der bruges i bygninger, broer og industrielle faciliteter, bruges fire rulle rullende maskiner til at bøje og forme stålplader til forskellige komponenter. Alsidigheden af ​​disse maskiner muliggør oprettelse af komplekse former, der kræves i moderne stålkonstruktioner.

Automotive industri: I bilindustriens sektor bruges fire rullende rullende maskiner til at fremstille dele såsom udstødningsrør, brændstoftanke og kropspaneler. Evnen til at opnå høj præcision og ensartet kvalitet er afgørende i bilproduktionen.

Luftfart og luftfart: Luftfarts- og luftfartsindustrien kræver komponenter med ekstremt stramme tolerancer. Fire - rulle rullende maskiner bruges til at fremstille dele såsom flykrydsektioner, motorkomponenter og vingestrukturer. Disse maskiners høje præcisionsfunktioner er vigtige for at imødekomme de strenge kvalitetskrav i luftfartsindustrien.

Jernbanetransport: Ved fremstilling af tog og metrobiler bruges fire -rulle rullende maskiner til at danne kropsskaller og andre strukturelle komponenter. Evnen til at håndtere storproduktion og opretholdelse af høj kvalitet er vigtig i denne branche.

Elevatorproduktion: Til produktion af elevatorbiler og aksler bruges fire -rulle rullende maskiner til at bøje og forme metalpladerne. De nøjagtige bøjningsfunktioner sikrer en korrekt pasform og glat betjening af elevatorkomponenterne.

Bridge Engineering: I Bridge Construction bruges fire - rulle rullende maskiner til at fremstille de buede og koniske komponenter i brostrukturen. Evnen til at arbejde med store størrelsesplader og opnå nøjagtige bøjninger er afgørende for at sikre broens strukturelle integritet.

Stadion og arkitektonisk design: I konstruktionen af ​​stadioner og andre unikke arkitektoniske strukturer bruges fire rullende rullende maskiner til at skabe de buede og formede metalelementer, der giver disse bygninger deres karakteristiske 外观. Maskinens alsidighed giver arkitekter mulighed for at realisere deres kreative design.

Generel fremstilling: Fire - rulle rullende maskiner er også vidt brugt i generelle fremstillingsprocesser, såsom produktion af metalmøbler, industrielt udstyr og landbrugsmaskiner. De kan bruges til at skabe en række buede og formede komponenter til disse produkter.

Afslutningsvis er den 4 -rulle rullende maskine et meget alsidigt og effektivt industriværktøj, der spiller en afgørende rolle i adskillige fremstillings- og fabrikationsprocesser. Dens unikke struktur, arbejdsprincip og fordele gør det til et vigtigt aktiv i industrier, hvor præcision, effektivitet og alsidighed er påkrævet.
